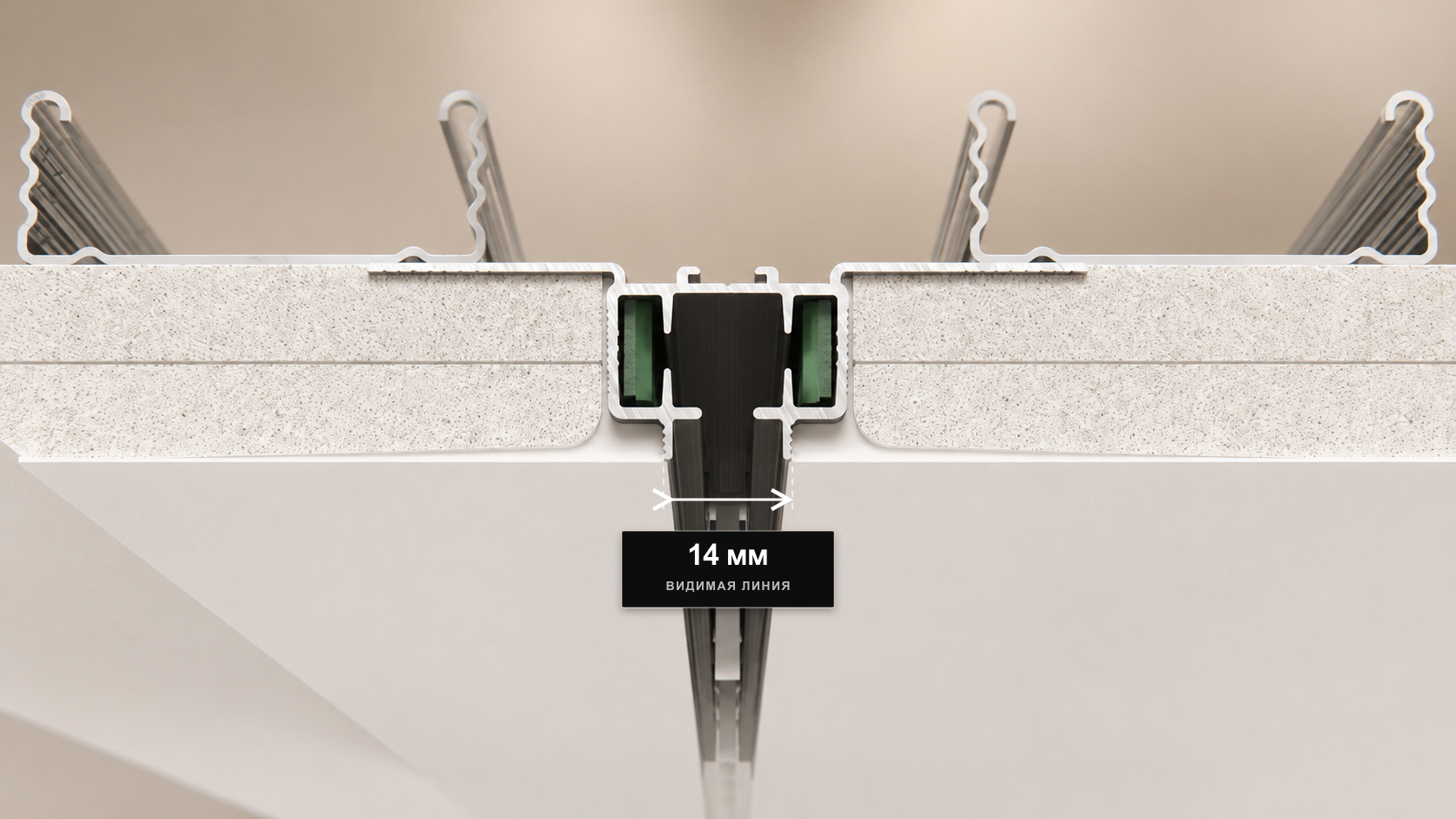

линия в готовом потолке
Это расстояние между двумя нижними малярными маяками профиля. В этой линии движутся бегунки.
14 мм
видимая линия
видимая линия
ТЕНЕВОЙ / ТИП 7.1 / ДЛЯ ДВУХСЛОЙНОГО ПОТОЛКА
Скрытыйэлектрокарнизбез ниши

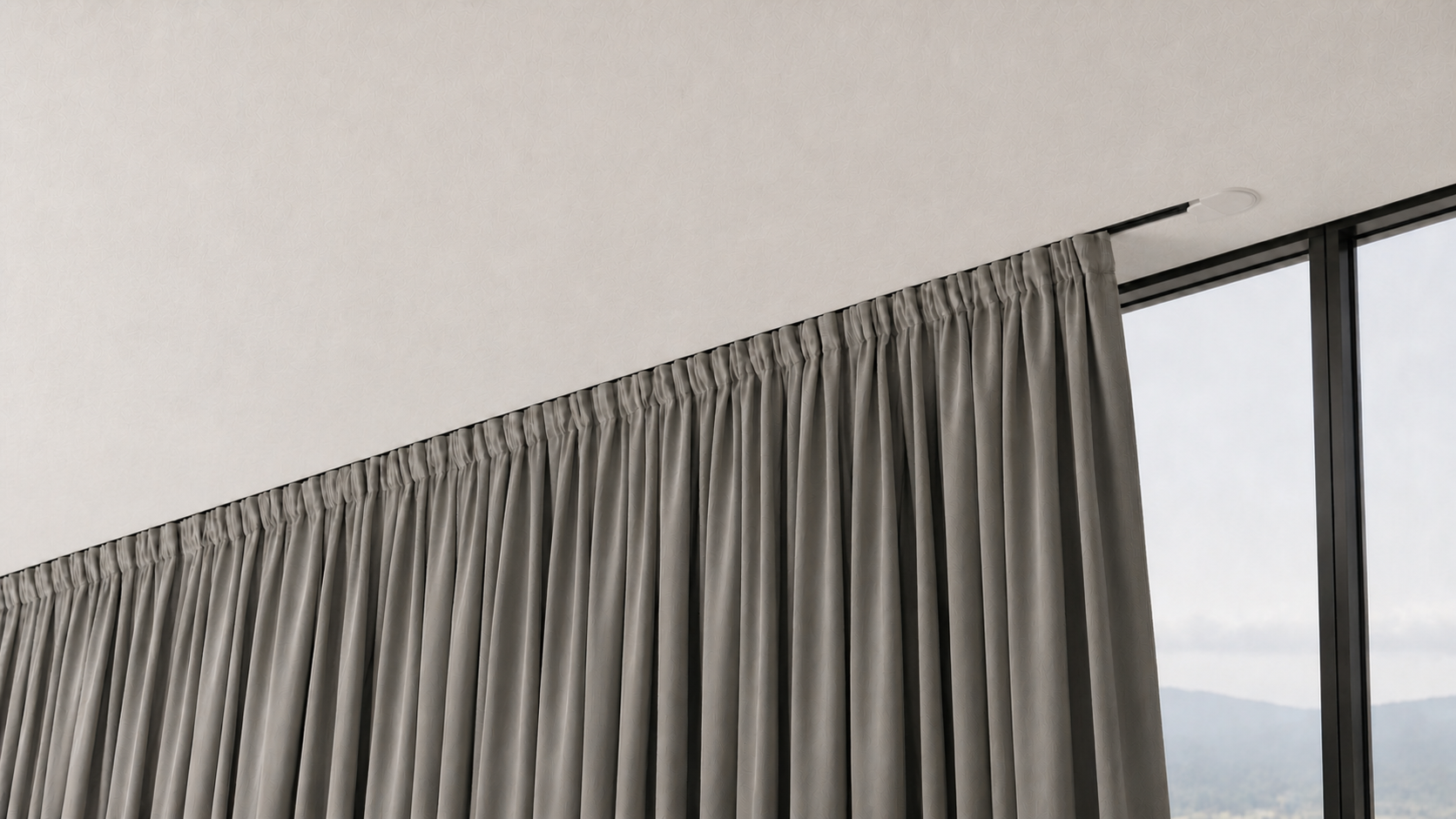

Профиль встраивается в два слоя ГКЛ — отдельная ниша для штор не нужна. Систему изготавливают под размер проёма; после отделки в потолке остаётся видимая линия шириной 14 мм.
- 2 × 12,5 ммдва слоя ГКЛ
- до 8 мдлина системы
- Алисаголосовое управление
ПРОКРУТИТЕ
Карниз становится
частью потолка.
В потолочном каркасе оставляют монтажную зону 60 мм, устанавливают алюминиевый профиль и закрывают его двумя слоями ГКЛ.
Сочетается с другими интерьерными решениями «Теневой»: профильные системы можно свести в единую геометрию потолка.

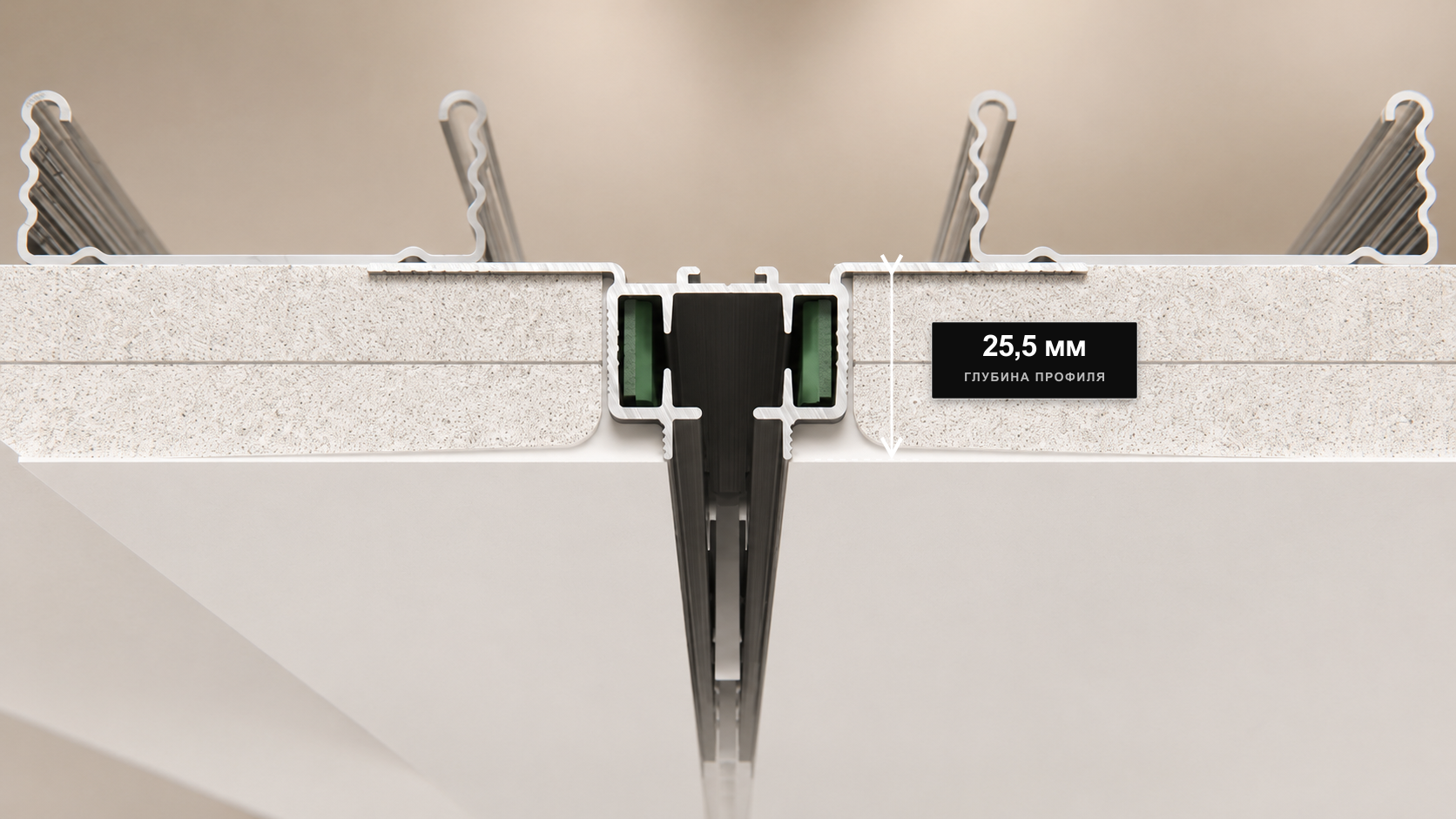

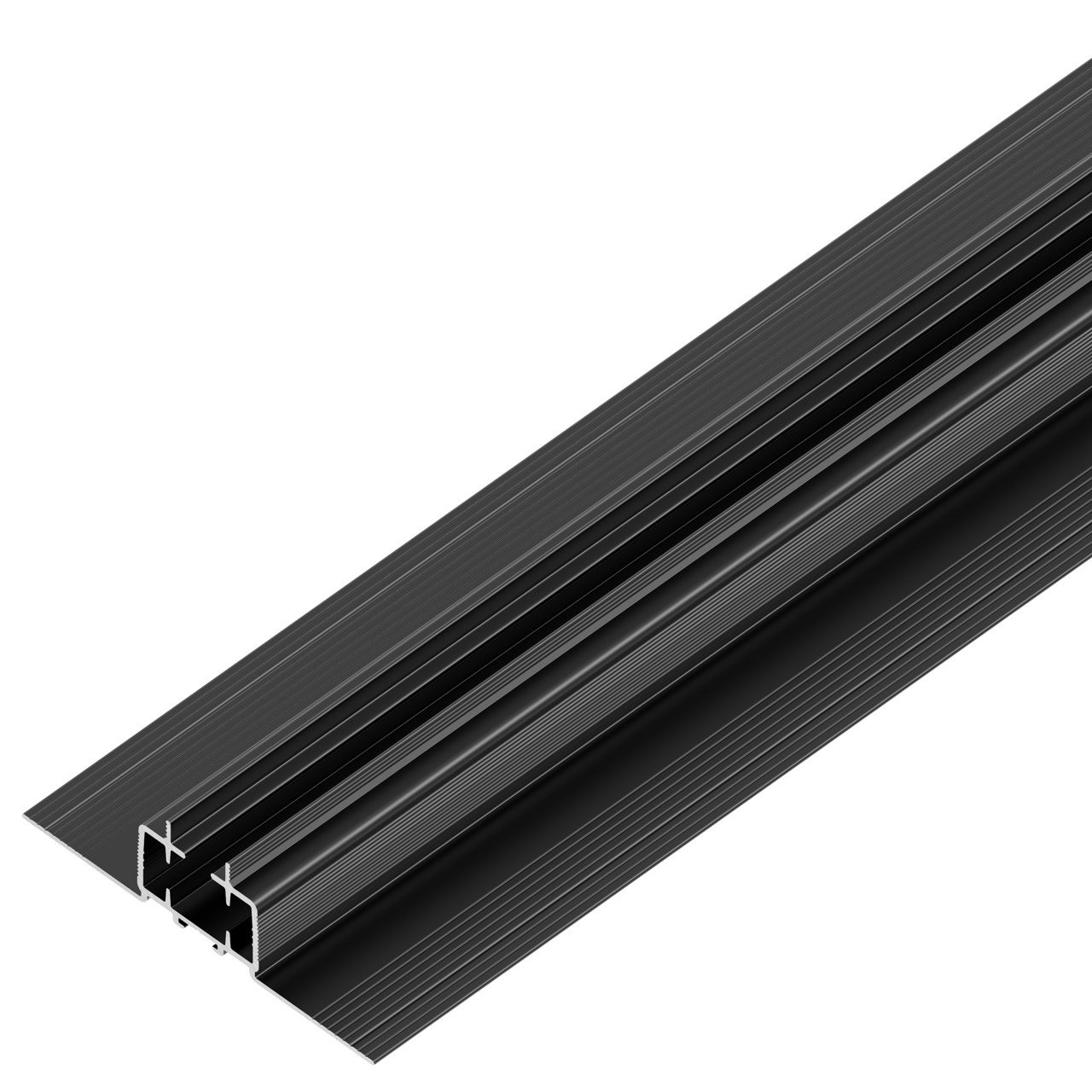

глубина профиля
Глубина алюминиевого профиля рассчитана на двухслойную обшивку потолка из ГКЛ.

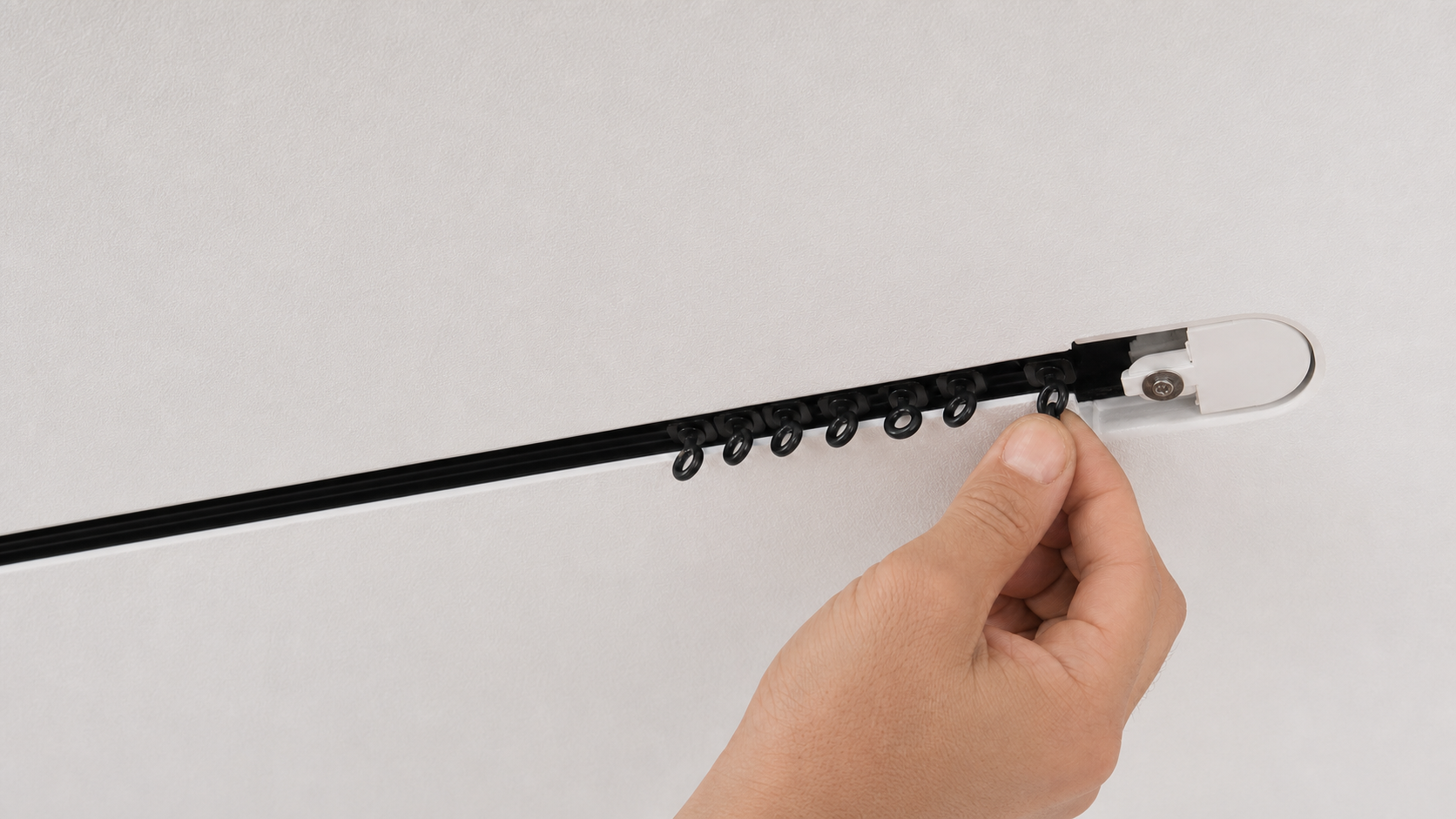

доступ к механике
Съёмные торцевые элементы открывают доступ к бегункам, редукторам и приводу без демонтажа потолка.
УЗЕЛ ДЛЯ РАБОЧЕГО ПРОЕКТА
Заложите карниз в проект до монтажа потолка.
Пришлём официальный PDF-узел, проверим монтажную зону 60 мм и рассчитаем длину профиля и ремня под ваш проём.
- PDF-узел
- Расчёт по проёму
- Проверка инженером
Один профиль вместо
отдельной ниши для штор.
Профиль занимает место в толщине двух слоёв ГКЛ. Отдельный короб не нужен, а размеры и положение электрокарниза можно сразу указать в рабочем проекте.
в готовом потолочном узле.
Электрокарниз размещается в толщине потолка и не требует строительства дополнительной ниши.
После отделки остаётся только узкая линия выхода шторы и компактный вертикальный двигатель в торце.
Длину профиля и ремня рассчитывают для конкретного объекта. Максимальная длина системы — 8 метров.
Посмотрите, как устроен
и монтируется ТИП 7.1.
В первом ролике показаны устройство и комплектация системы. Во втором — весь монтаж: от сборки ремня до подключения двигателя.
Тихая работа.
Доступ к механике после отделки.
Тихое движение без металлического звона
Полимерные бегунки и зубчатый ремень обеспечивают плавное движение шторы без дребезга металлической фурнитуры.
Один карниз длиной до 8 метров
Профиль и ремень рассчитывают под конкретный проём — в том числе для панорамных окон и протяжённых витражей.
Пульт, приложение или Алиса
Открывайте и закрывайте шторы с пульта, со смартфона или голосовой командой через Яндекс Алису.
Все компоненты уже совместимы
Профиль, редукторы, ремень, каретки, бегунки и привод рассчитаны для совместной работы и поставляются одним комплектом.
Доступ к механике после отделки
Редукторы, бегунки и привод доступны через съёмные торцевые элементы. Для обслуживания не нужно вскрывать готовый потолок.
Документация и поддержка инженера
В комплекте — официальный монтажный узел, порядок сборки и подробное видео. Инженер поможет проверить решение для вашего проекта.
Схему крепления и электроподключения необходимо согласовать с проектировщиком и монтажной организацией.
Пульт, приложение
или Алиса.
Выбирайте привычный способ управления: пульт, смартфон или голосовая команда. Электрокарниз можно включить в сценарий умного дома.
РАБОТАЕТ СЯндекс АлисойВЫ«Алиса, открой шторы»
АЛИСА«Открываю»

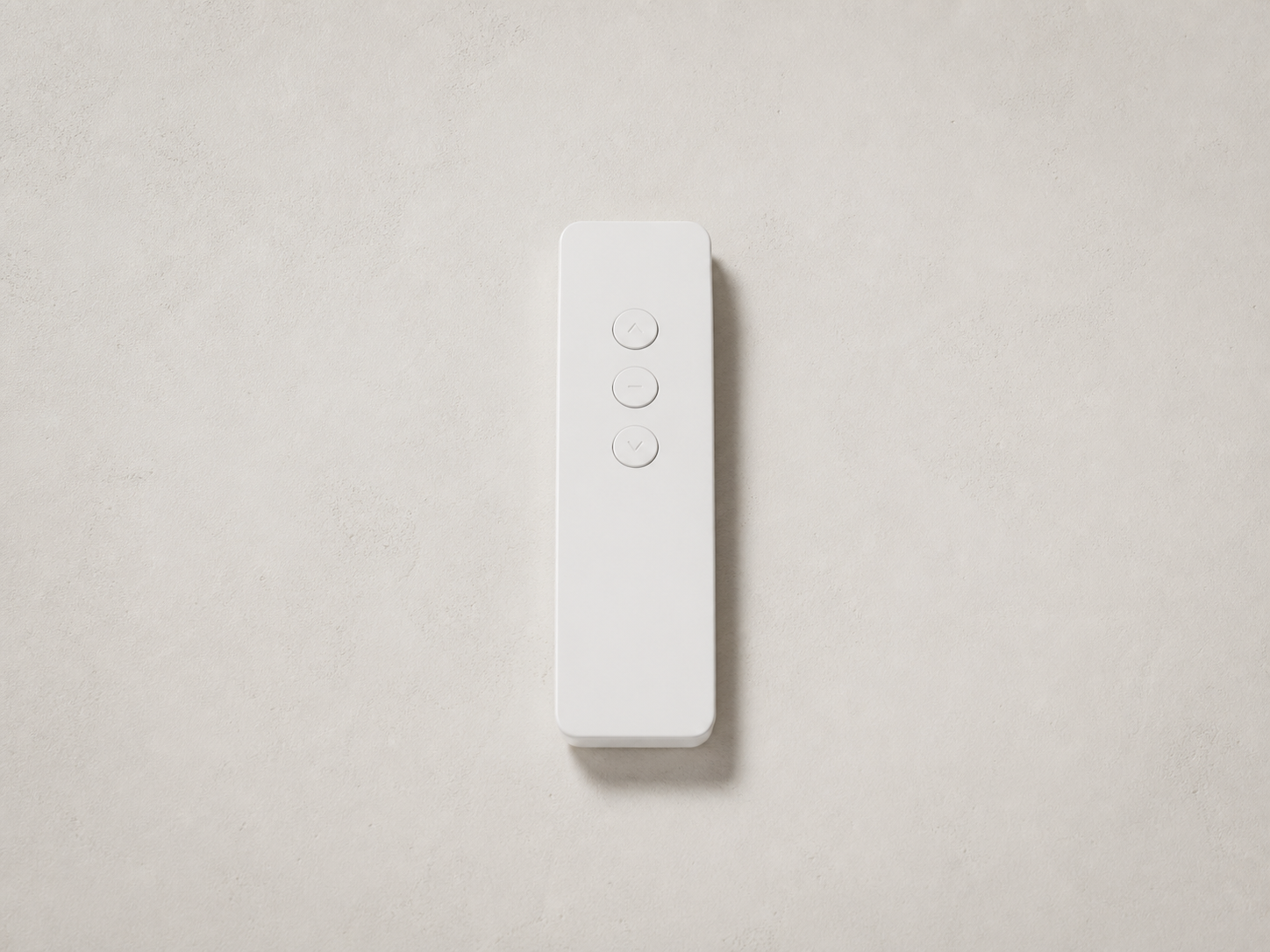

Пульт
Открывайте, закрывайте и останавливайте шторы обычным пультом — без настройки умного дома.

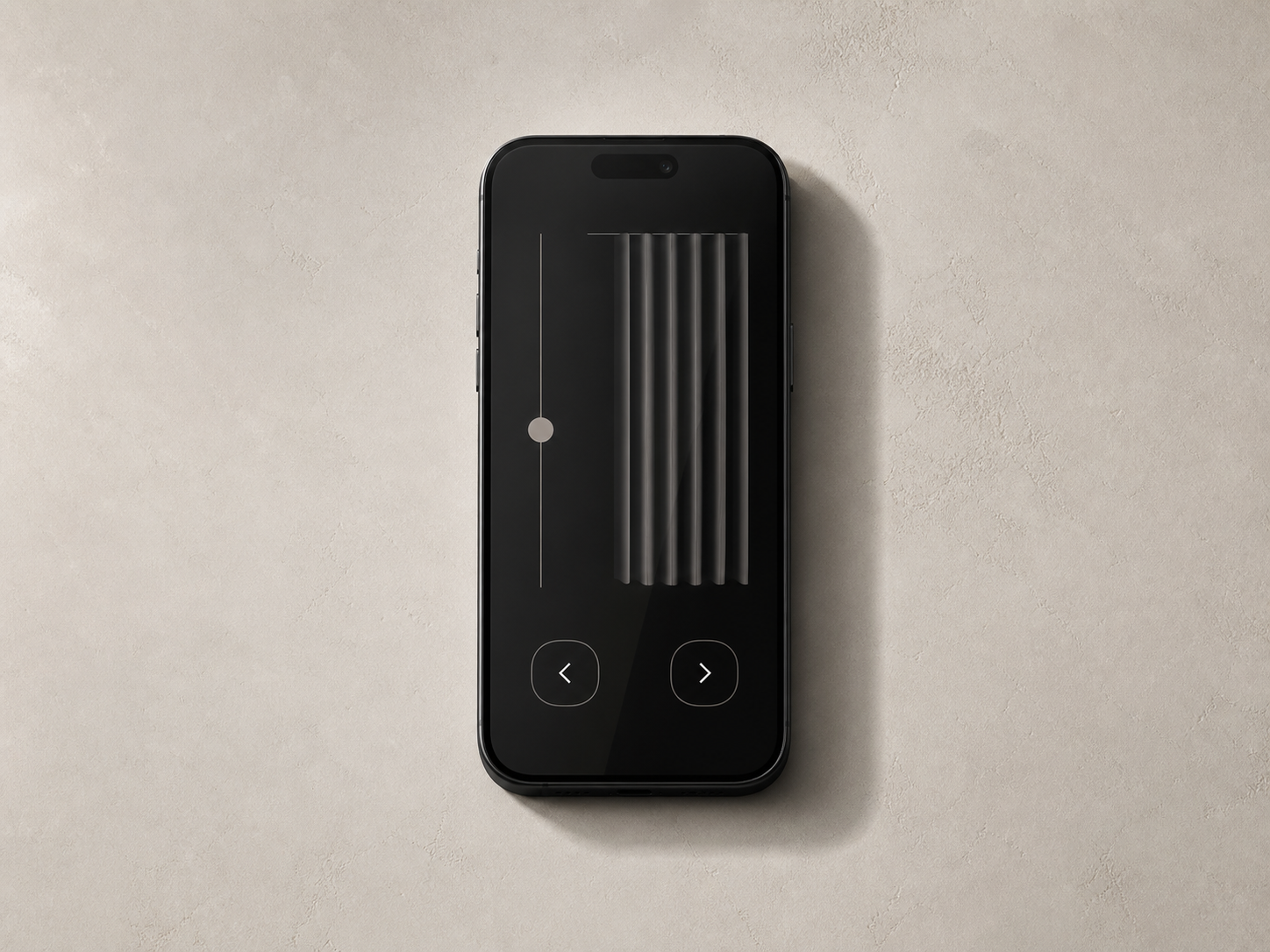

Приложение
Управляйте шторами со смартфона и создавайте автоматические сценарии после подключения совместимого модуля.

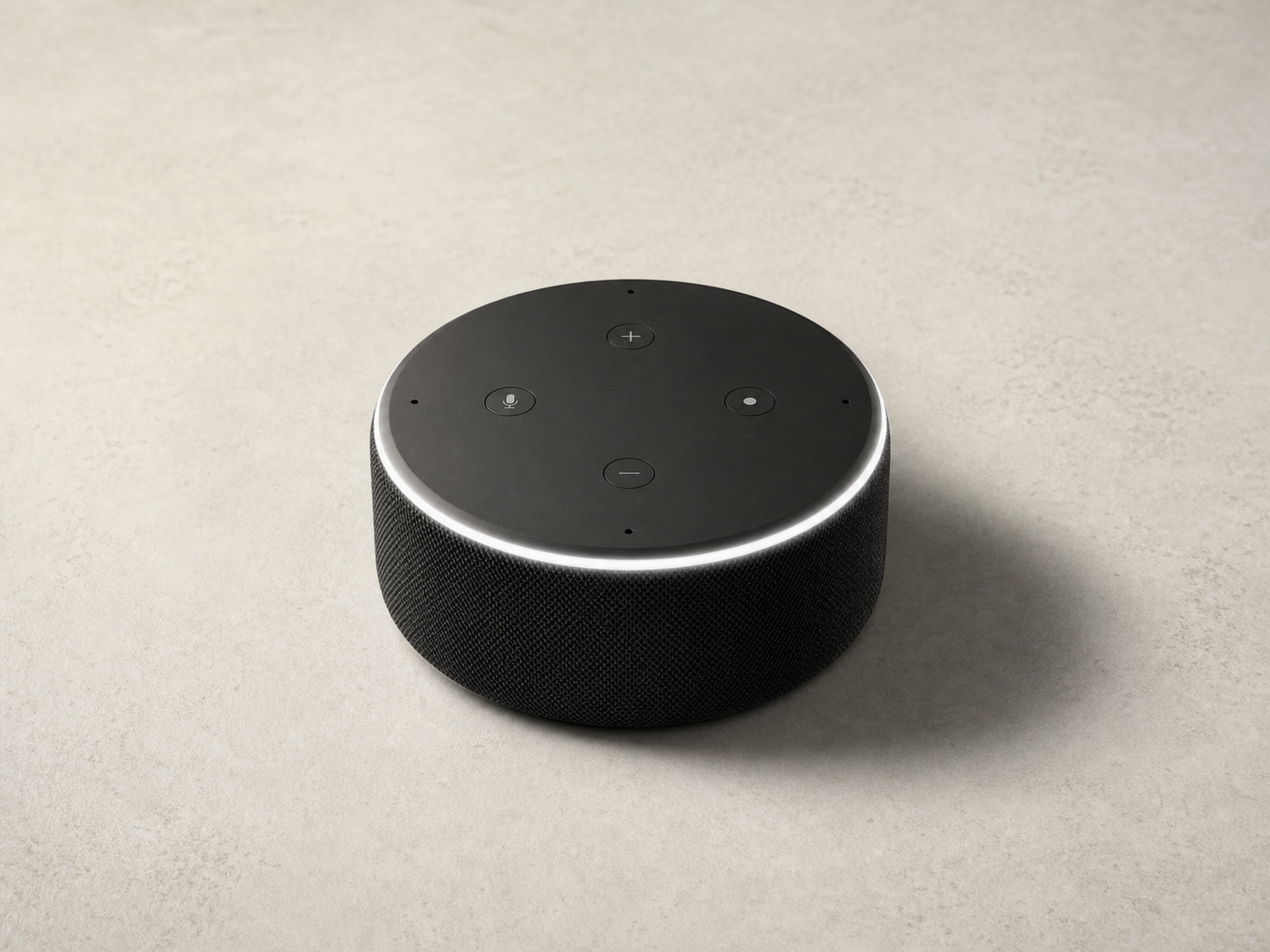

Яндекс Алиса
Открывайте и закрывайте шторы голосом или добавляйте их в сценарии комнаты.
Точные размеры
для рабочего проекта.
Размеры взяты из официального монтажного узла. Для вашего объекта подготовим схему установки и рассчитаем длину системы.
Все компоненты —
в одном комплекте.
Профиль, ремень, приводной и холостой редукторы, каретки, бегунки, адаптеры и электромотор.
Профиль, привод, ремень, редукторы и бегунки рассчитаны для совместной работы.
Длину профиля и зубчатого ремня рассчитывают по размерам вашего объекта.
Съёмные торцевые элементы сохраняют доступ к редукторам и приводу после отделки.
ПРОВЕРКА ПРОЕКТА
Проверьте узел до сборки потолочного каркаса.
Инженер сверит два слоя ГКЛ, монтажную зону 60 мм, положение двигателя и доступ к торцевым элементам.
- Без отдельной ниши
- Доступ после отделки
- Длина до 8 м
Монтаж
в шесть этапов.
Сначала собирают ремень, редукторы и каретки. Затем профиль крепят к каркасу, закрывают двумя слоями ГКЛ и после отделки устанавливают бегунки и двигатель.

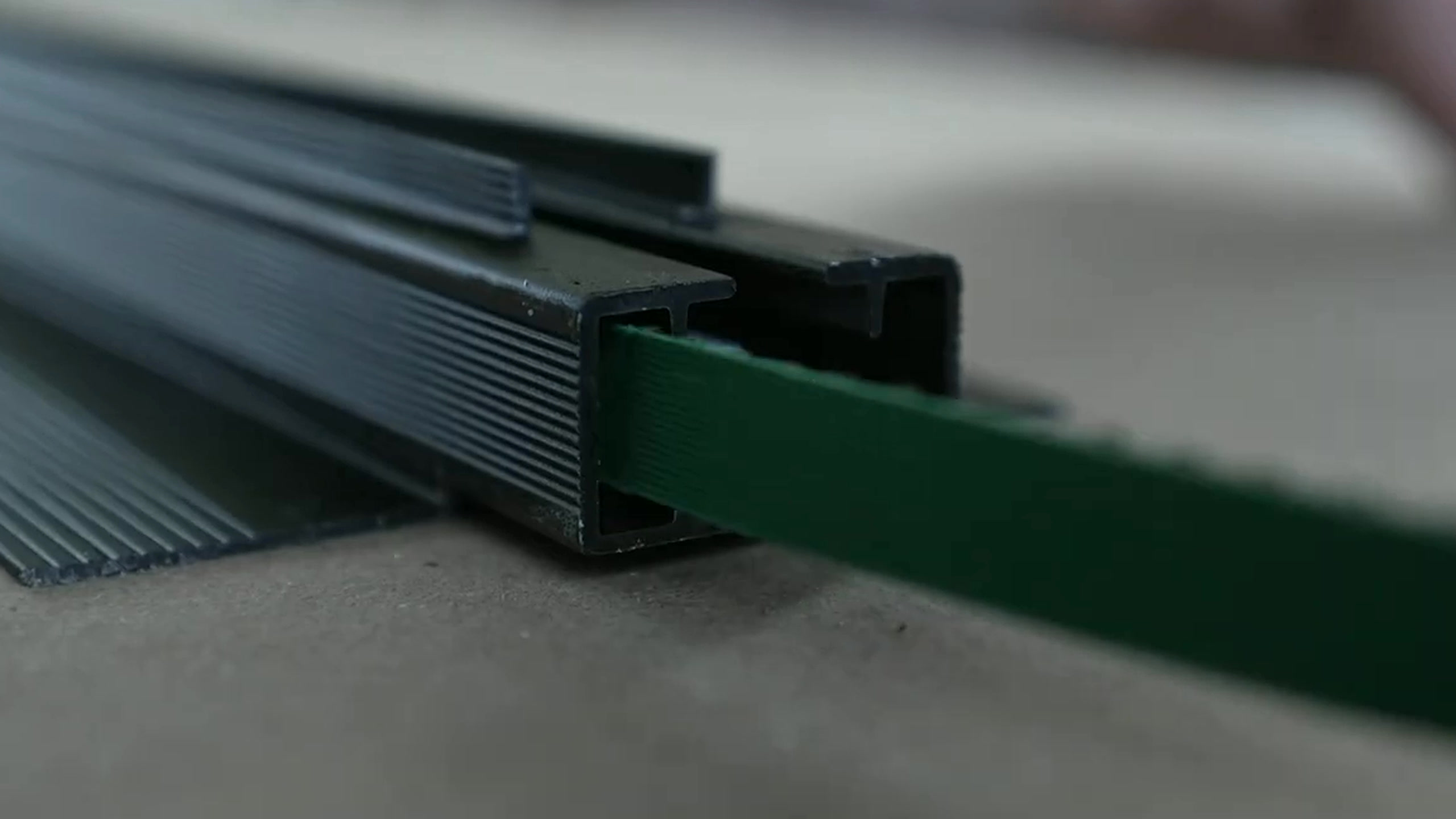

ЭТАП 01Ремень протягивают до монтажа профиля
Зубчатый ремень закрепляют и заводят внутрь чёрного алюминиевого профиля. Затем протягивают по всей длине карниза.
Длину ремня подрезают по формуле из инструкции.

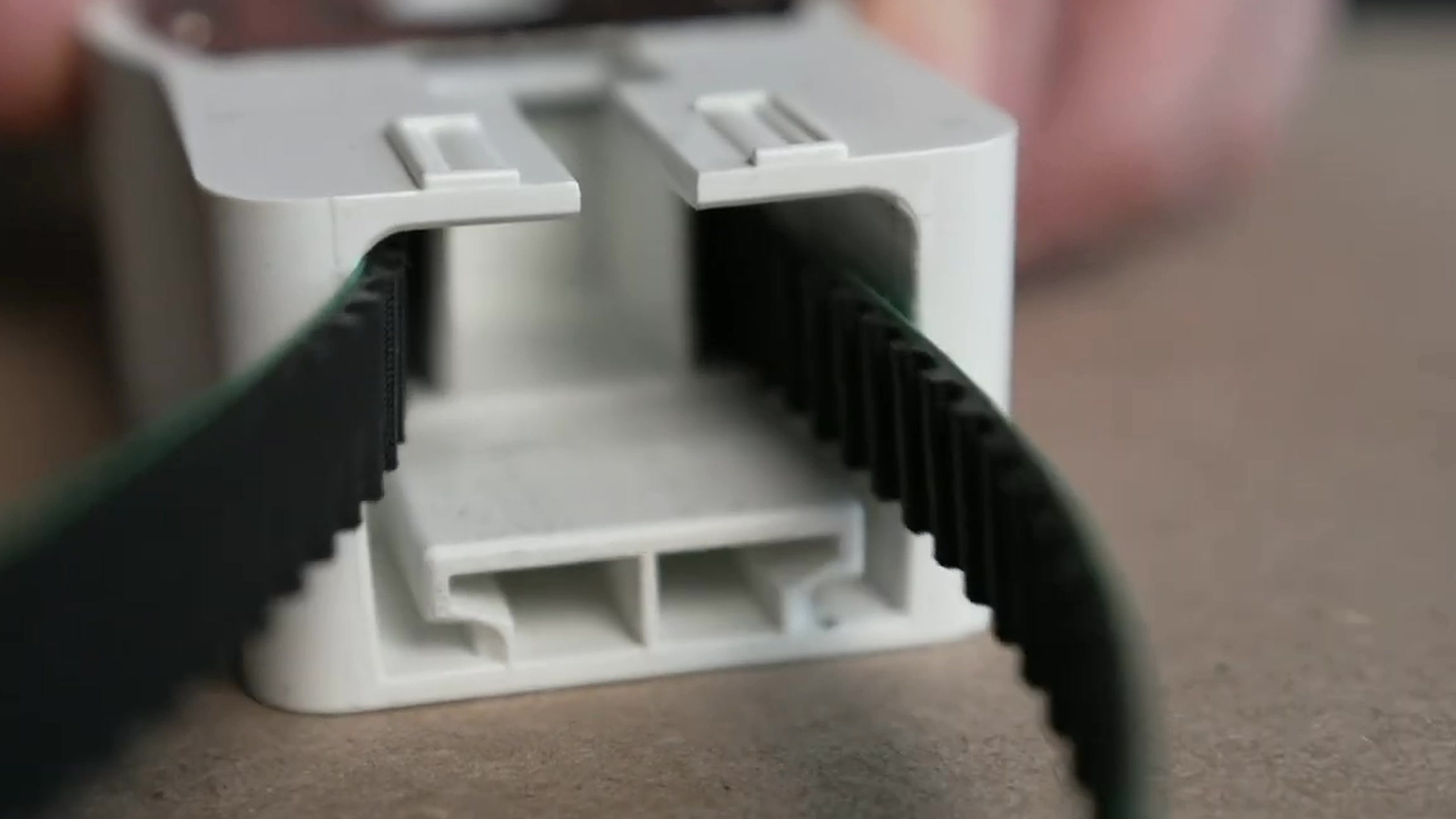

ЭТАП 02Устанавливают оба редуктора
Сначала ремень заводят в холостой редуктор, затем устанавливают приводной. Каретки соединяют с ремнём, адаптеры фиксируют на концах профиля и проверяют плавность хода.
Ремень натягивают до установки профиля в потолочный каркас.

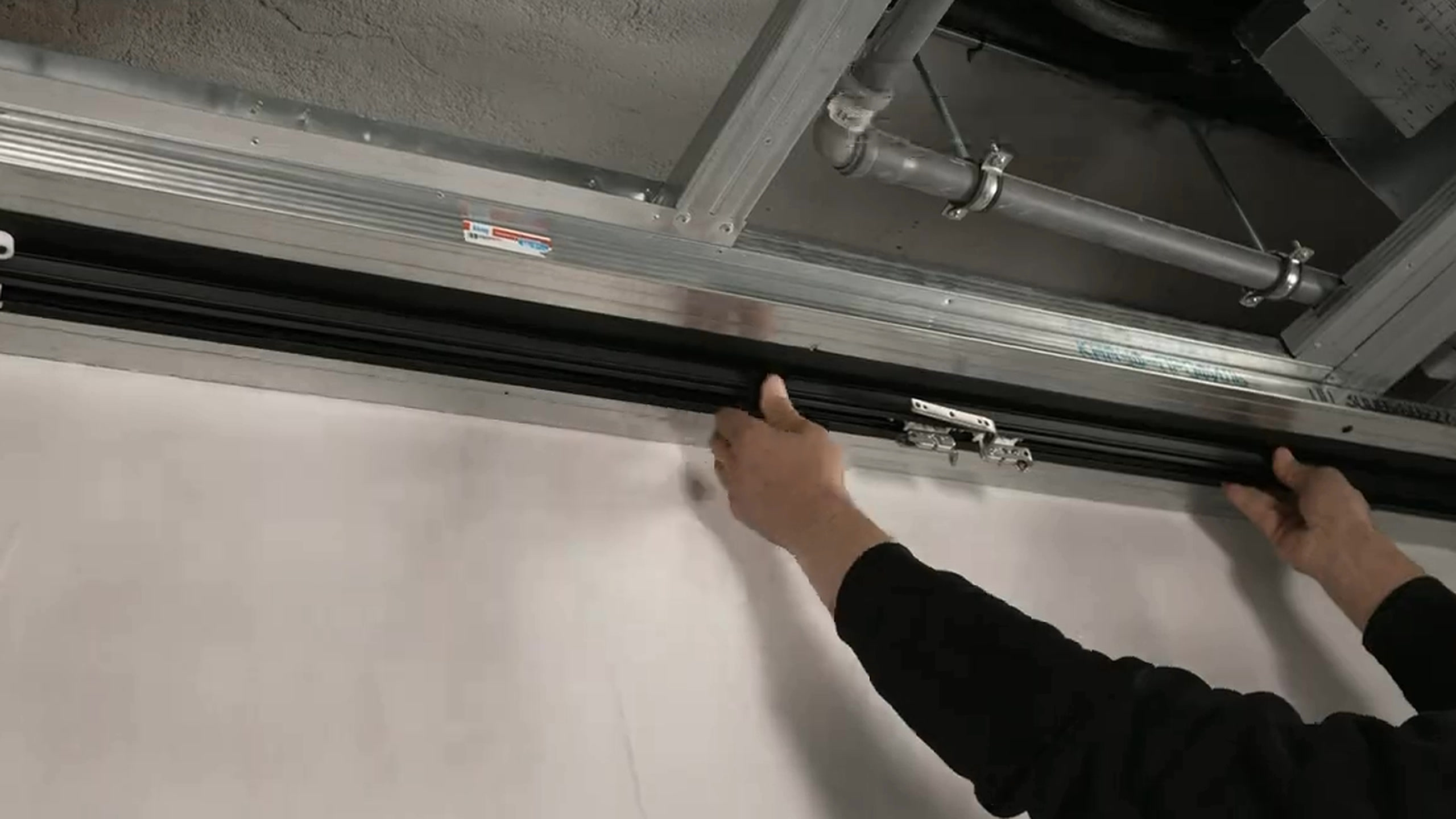

ЭТАП 03Собранный профиль крепят к каркасу
Между CD-профилями оставляют монтажную зону 60 мм. Карниз выставляют в проектное положение и крепят саморезами через монтажные полки.
Механика и ремень уже находятся внутри профиля.
ЭТАП 04Профиль закрывают двумя слоями ГКЛ
В первом слое делают выборку под полку профиля, затем крепят второй слой. Полость закрывают защитной вставкой, малярные крышки шпаклюют и окрашивают вместе с потолком.
Защитную вставку снимают только после завершения отделки.

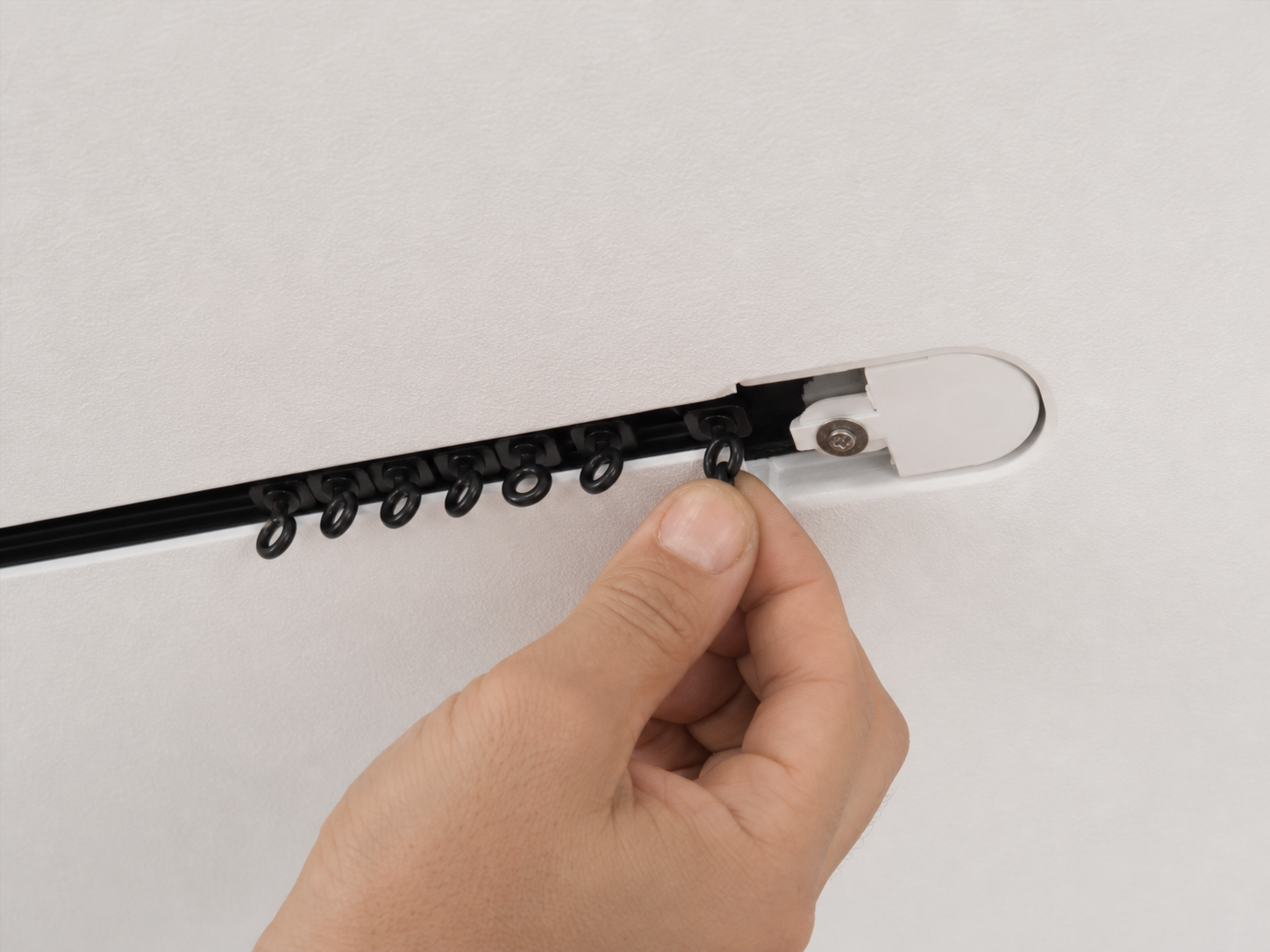

ЭТАП 05После отделки устанавливают бегунки
С торца снимают малярную крышку и открывают доступ к каналу. Бегунки последовательно заводят в профиль, затем узел собирают обратно.
Финальная механика устанавливается перед навешиванием штор.
ЭТАП 06Двигатель устанавливают вертикально в торце
Со стороны привода заводят последние бегунки, защёлкивают фиксирующее кольцо и устанавливают мотор вертикально вниз. После подключения система готова к настройке.
Привод остаётся доступным через съёмную торцевую крышку.Один узел
для всей команды проекта.
01

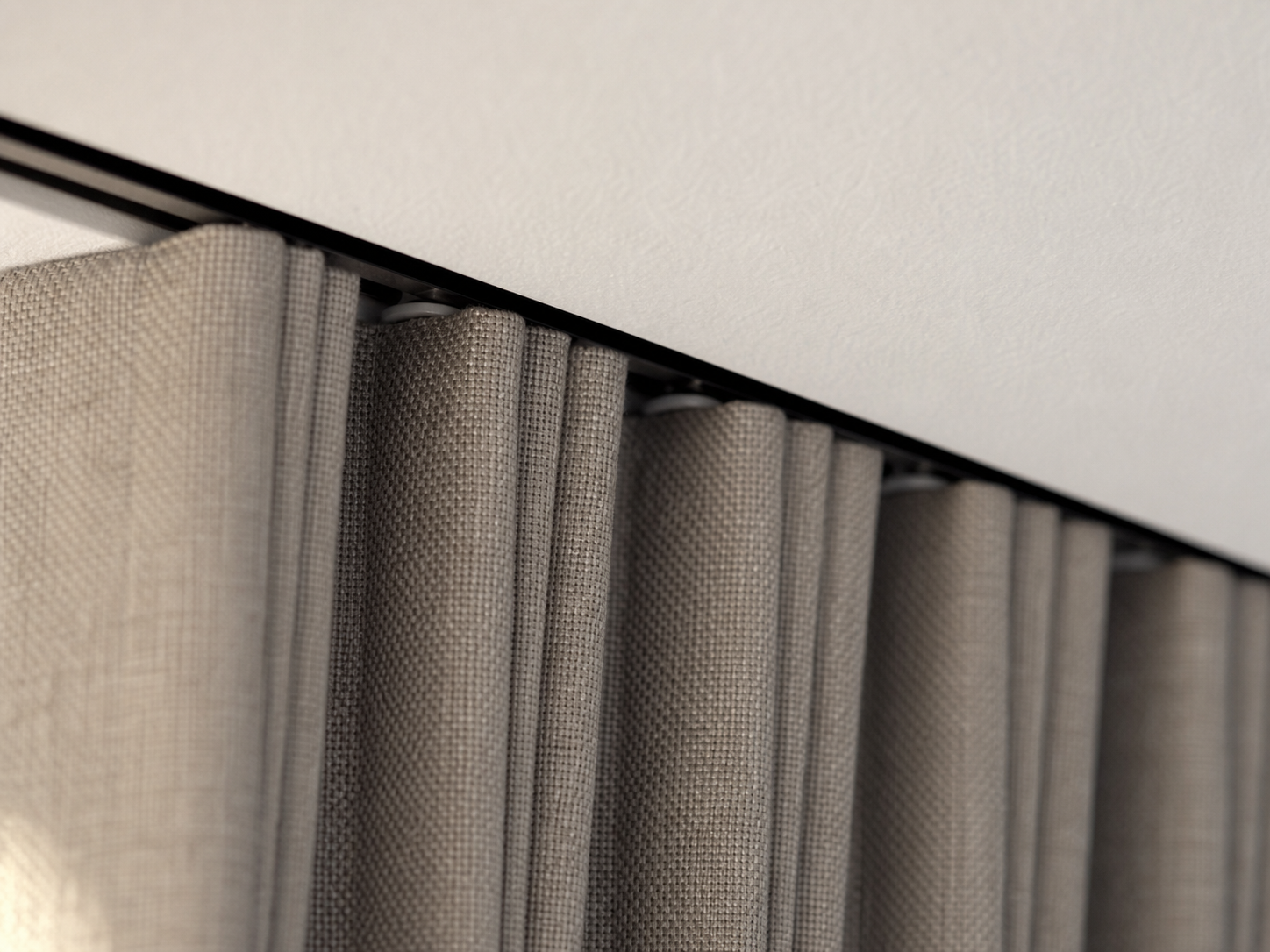

Дизайнерам
Сохраните чистую плоскость потолка: без отдельной ниши, накладной шины и видимого карниза.
02

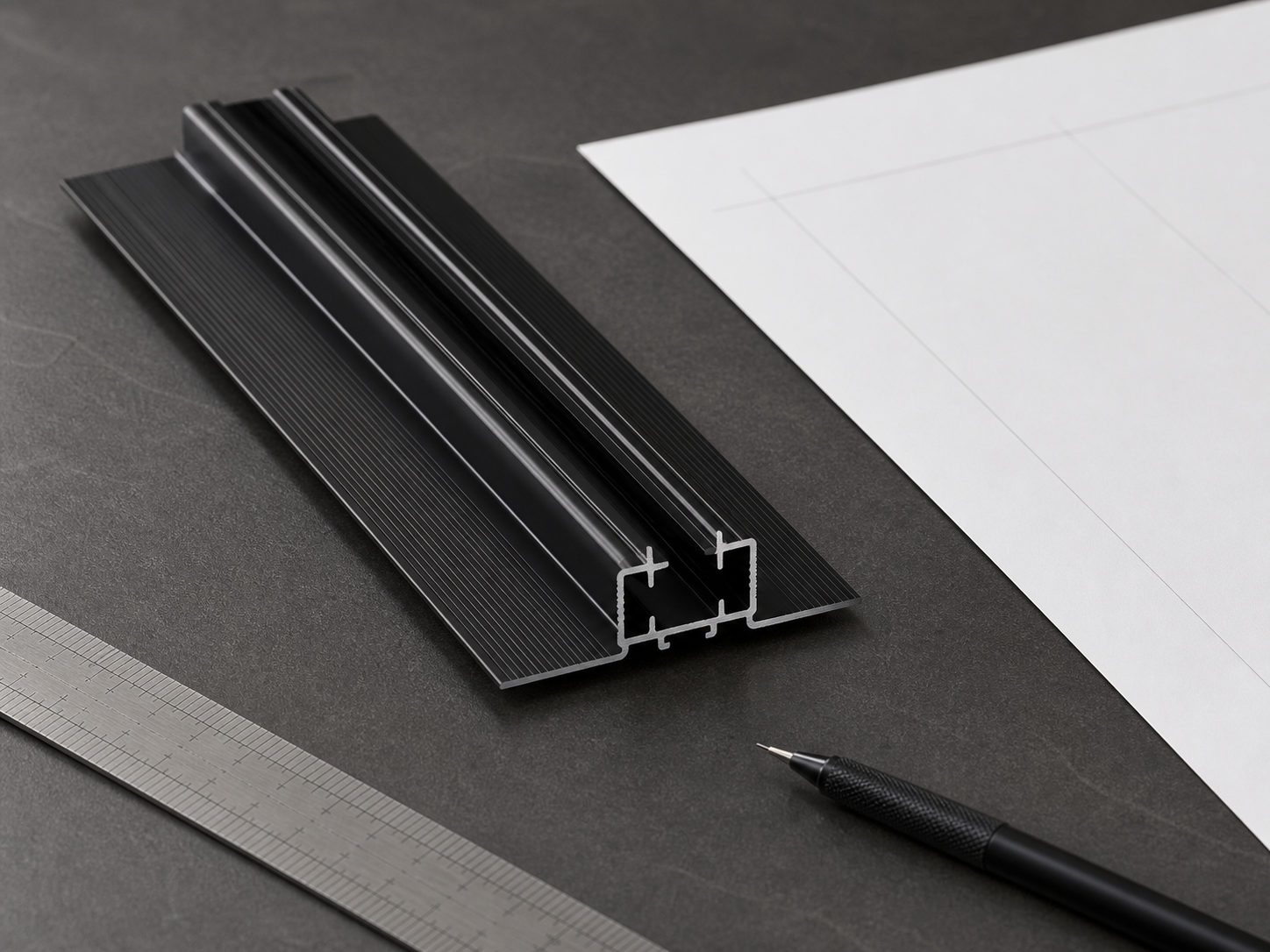

Архитекторам
Используйте официальный узел с размерами профиля, монтажной зоной 60 мм и схемой установки в два слоя ГКЛ.
03

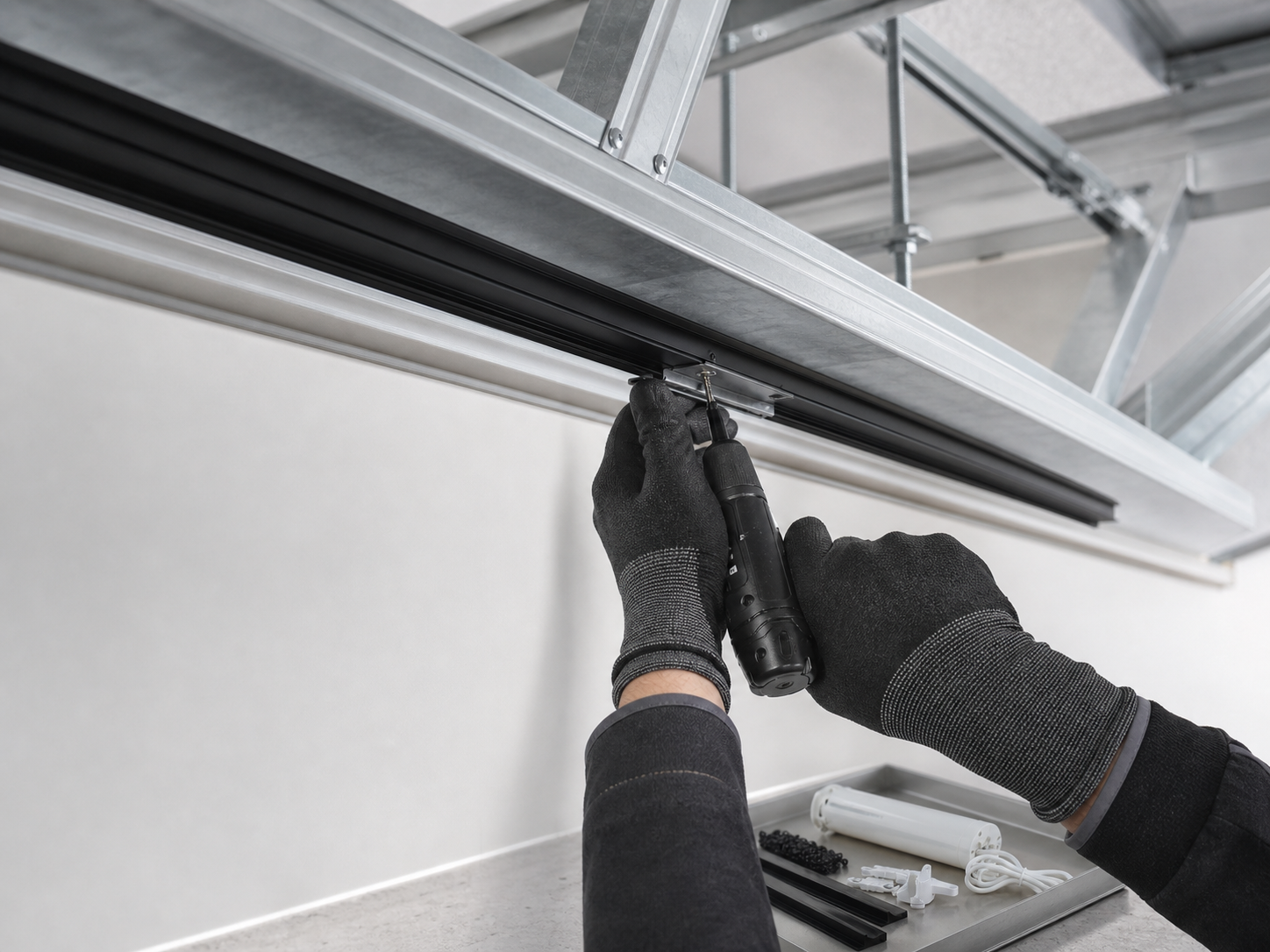

Комплектаторам и строителям
Закажите совместимый комплект и получите понятную инструкцию вместе с инженерной поддержкой монтажа.
Документация
для проекта и монтажа.
Основные размеры, официальный монтажный узел и инструкция собраны в одном месте. Файл DWG предоставим по запросу.
- Наименование
- Встроенный электрокарниз ТИП 7.1
- Материал
- Анодированный алюминий
- Цвет
- Чёрный
- Изготовление
- По размерам проёма
- Максимальная длина
- До 8 метров
- Монтаж
- Двухслойный потолок из ГКЛ 12,5 мм
- Управление
- Пульт, приложение, Яндекс Алиса
- Состав
- Электродвигатель, ремень, бегунки, ревизионные заглушки
- Статус
- Профиль в наличии
Рассчитаем карниз
под ваш проём.
Оставьте телефон — менеджер уточнит размеры и стадию проекта. Готовый план или чертёж можно приложить к заявке.
